半導體設備和材料是產業鏈的上游，是促進技術進步的關鍵環節。半導體設備和材料被用于許多領域，例如集成電路和LED。其中，集成電路的比例和技術難度最高。

IC制造工藝及其所需的設備和材料

半導體產品的加工過程主要包括晶圓制造（前端）和封裝（后端）測試。隨著先進封裝技術的滲透，晶圓制造和封裝之間存在差距。處理鏈接稱為中間端。

由于半導體產品的許多加工步驟，在制造過程中需要大量的半導體設備和材料。在這里，我們以最復雜的晶圓制造（前端）和傳統封裝（后端）工藝為例，說明制造工藝所需的設備和材料。

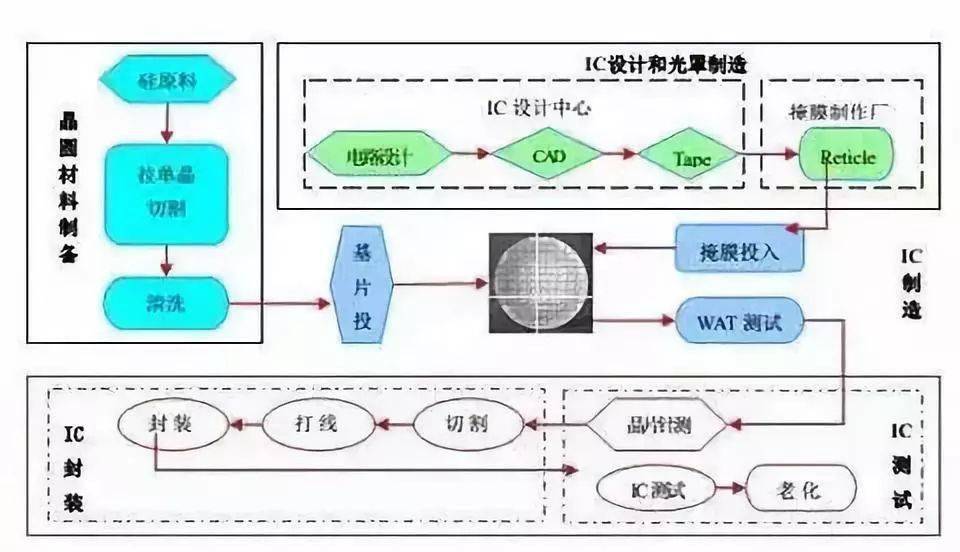

▲集成電路產業鏈

IC晶片生產線的主要生產區域以及所需的設備和材料

晶圓生產線可分為7個獨立的生產區域：熱處理，光刻，蝕刻，離子注入，介電沉積，拋光（CMP），金屬化。

7個主要生產區域，相關步驟和檢查都在晶圓潔凈室中進行。這些生產縣有幾種類型的半導體設備可以滿足不同的需求。例如，在光刻市場上，除了光刻機之外，還將有配套的涂布/顯影和測試設備。

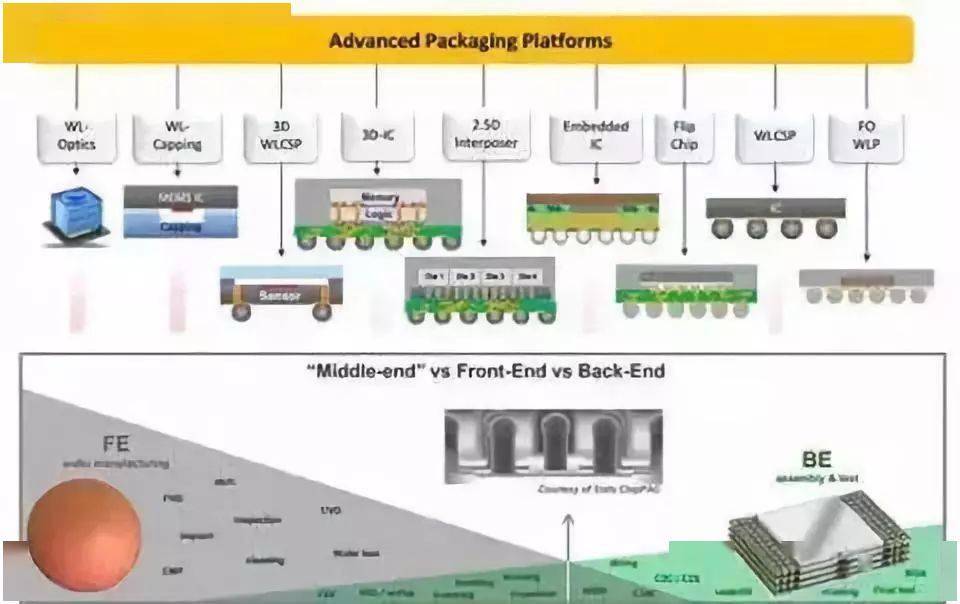

▲先進的包裝技術和中端技術

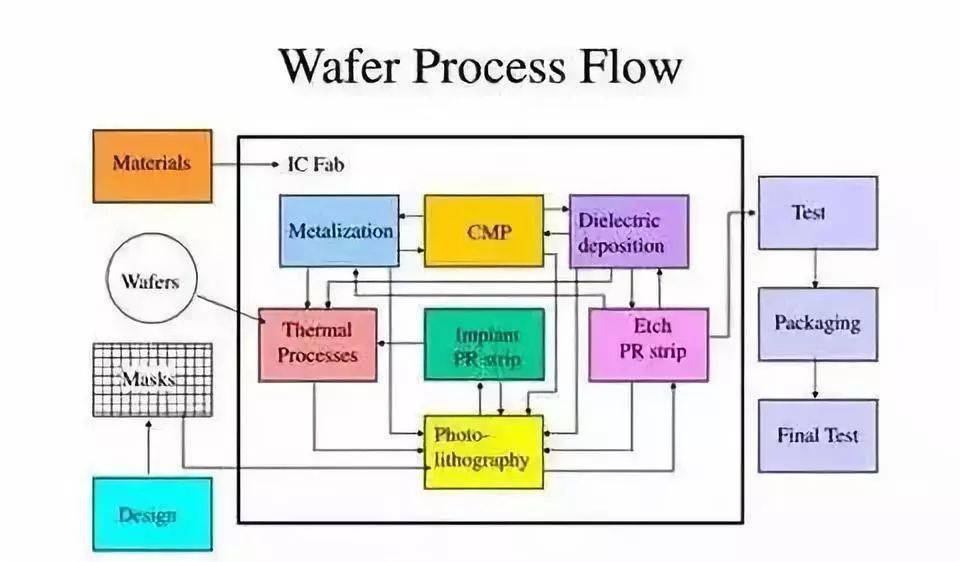

▲IC晶圓制造流程圖

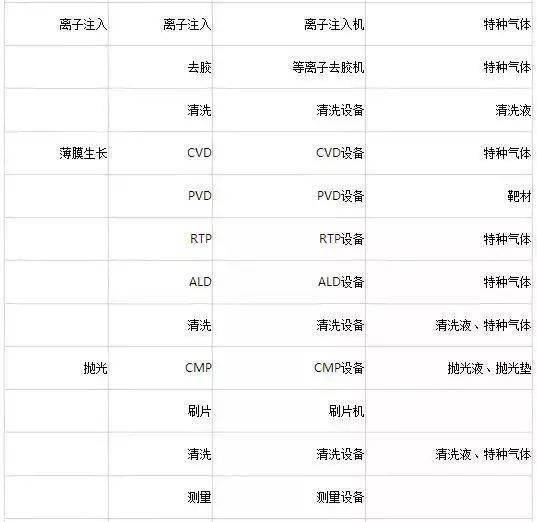

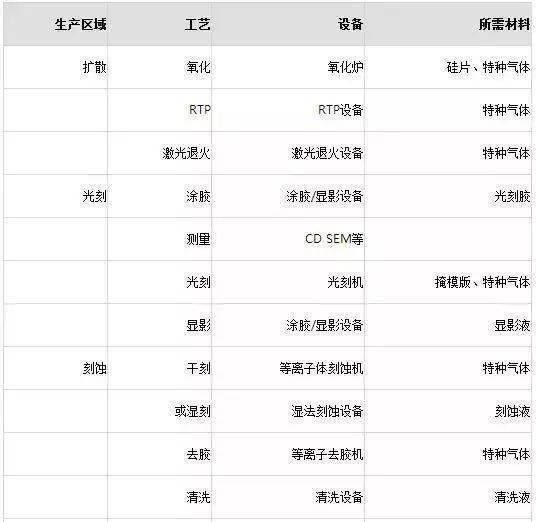

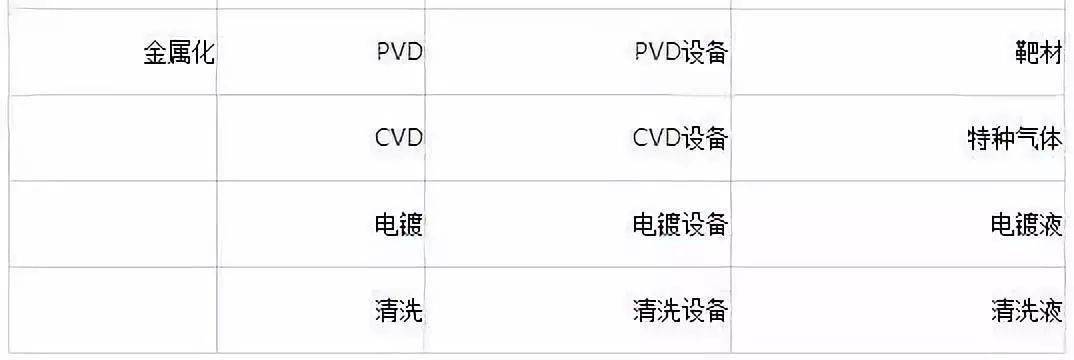

▲IC晶片生產線的主要生產區域及所需設備和材料

傳統包裝過程

傳統包裝（后端）測試過程可以大致分為8個主要步驟：背面蝕刻，晶圓切割，放置，引線鍵合，成型，電鍍，肋骨切割/成型和最終測試。與集成電路晶圓制造（前端）相比，后端封裝相對簡單，技術難度較低，并且比晶圓制造需要更高的工藝環境，設備和材料。

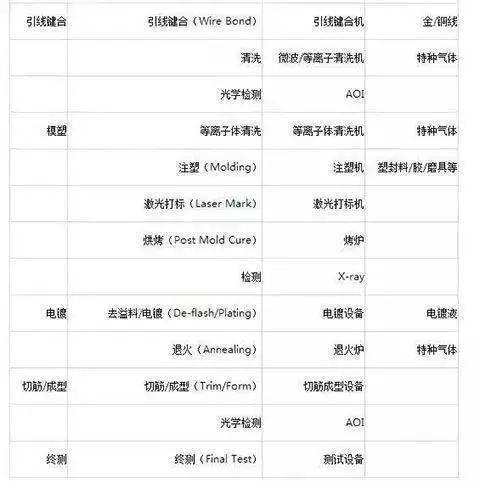

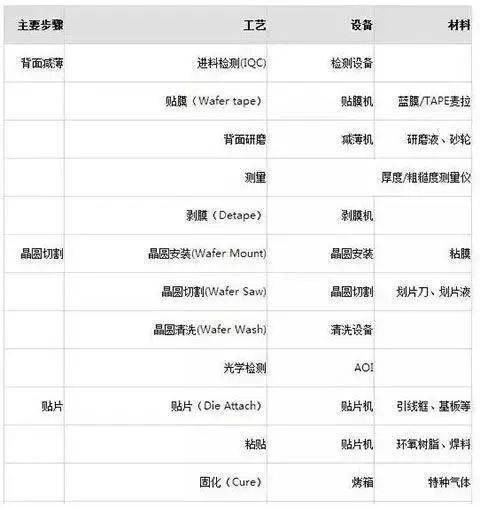

▲傳統包裝的主要步驟及所需設備和材料

主要的半導體設備和所用材料

1)氧化爐

設備功能：對半導體材料進行氧化處理，提供所需的氧化氣氛并實現預期的半導體氧化處理過程是半導體加工過程中不可或缺的部分。

使用的材料：硅片，氧氣，惰性氣體等

主要外國制造商：英國，德國等

國內主要制造商：七星電子，青島富朗德，第48中國電子科技集團，青島，第45中國電子科技集團等。

2)PVD（物理氣相沉積）

設備功能：通過在雙極濺射中平行于目標表面的閉合磁場以及在目標表面上產生的正交電磁場，將二次電子限制在目標表面的特定區域，實現高離子密度和高能量電離，在基板上高速濺射沉積目標原子或分子以產生薄膜。

使用的材料：靶材，惰性氣體等

主要國外制造商：美國PVD，美國，英國設備制造，瑞士等

國內主要制造商：北方微電子，北京儀器廠，沉陽中科儀器，中國電子科技集團第四十八研究所等。

3)PECVD

設備功能：在沉積室中，借助輝光放電，使反應中的二氧化碳離子化，然后在基板上進行化學反應以沉積半導體膜材料。

使用的材料：特殊的二氧化碳（前體，惰性氣體等）。

主要外國制造商：美國，日本，Lam Research，荷蘭等。

國內主要制造商：北方微電子，中國電子科技集團第45研究所，北京儀器廠等。

4)MOCVD

設備功能：以熱分解反應的形式，在襯底上進行氣相外延，以生長各種類型的III-V，II-VI化合物半導體及其多層固溶體薄層單晶硅材料。

使用的材料：特殊的二氧化碳（MO源，惰性氣體等）。

主要國外制造商：德國，美國的Aixtron等。

國內主要制造商：中國微半導體，中盛光電，理想能源設備等。

5)光刻機

設備功能：將掩模上的圖案轉移到涂有光致抗蝕劑的基板（硅片）上，使光刻反應，為下一步處理（蝕刻或離子注入）制定計劃。

所需材料：光致抗蝕劑等

主要外國公司：荷蘭的ASML，美國的ABM，美國的EVG和奧地利。

主要的國內公司：上海微電子武器（SMEE），中國電子科技集團48，中國電子科技集團45，成都光學機械研究所等。

6)膠水顯影機

設備功能：與光刻機配合使用，首先將光致抗蝕劑均勻地涂在晶片上，以滿足光刻機的工作要求；然后，處理光刻機的已曝光晶片，并在曝光后執行光刻。除去或保留與紫外線發生化學反應的膠水部分。

使用的材料：光刻膠，顯影劑等

主要外國制造商：日本TEL，德國SUSS，奧地利EVG等。

國內主要制造商：沉陽鑫源等。

7)測試設備（CDSEM，OVL，AOI，膜厚等）

設備功能：通過表征半導體加工的形態和結構并檢測缺陷，可以監視半導體加工過程并提高生產良率。

使用的材料：特殊的二氧化碳等

主要國外制造商：美國的KLA-Tencor，美國的應用材料，日本，美國，以色列的日立等。

主要國內公司：上海瑞麗科學儀器公司等。

8)干蝕刻機

設備功能：在平板電極之間施加高頻電流以產生數百微米厚的離子層，該離子層放置在圖案中，并且離子高速撞擊圖案，從而實現化學反應蝕刻和化學腐蝕沖擊，并實現半導體的加工和成型。

使用的材料：特殊的二氧化碳等

主要外國制造商：韓國，韓國，TES公司等

國內主要公司：中國微半導體，北方微電子，第48屆中國電子科技集團等。

9)CMP（化學機械拋光）

設備功能：通過機械研磨，物理液體熔化和“腐蝕”的共同作用，對要研磨的物體（半導體）進行研磨和拋光。

使用的材料：拋光液，拋??光墊等

主要外國制造商：美國設備制造，美國等

國內主要制造商：華海清科集團，盛美半導體，中電45等。

10)晶圓鍵合機

設備功能：將兩個晶圓彼此結合，并使表面原子相互反應以產生共價鍵，這是實現3D晶圓堆疊的重要設備。

使用的材料：粘合膠等

主要外國制造商：德國SUSS，奧地利EVG等

主要的國內制造商：蘇州美圖和上海微電子武器。

1 1)濕法處理設備（電鍍，清潔，濕法蝕刻等）

設備功能：1）電鍍設備：在晶圓表面上用鎳電鍍電鍍液中的金屬離子以產生金屬互連；2）清潔設備：去除晶片表面上的殘留物和污染物；3）濕法腐蝕設備：通過物理腐蝕液和待腐蝕材料之間的化學反應將待腐蝕材料剝離。

使用的材料：電鍍液，清潔液，蝕刻液等

主要的外國制造商：日本DNS，美國應用材料，美國Mattson（已由廣州衣莊國投投標）等。

主要的國內制造商：勝美半導體，上海信陽，沉陽信元，蘇州維斯泰克等。

12)離子注入

設備功能：在半導體材料表面附近區域進行混合。

使用的材料：特殊的二氧化碳等

國外主要制造商：等

國內主要制造商：中國電子科技集團第四十八研究所，中科新等。

13)晶圓測試（CP）系統

設備功能：通過探針與半導體組件的焊盤接觸，進行熱測試，以檢測半導體的性能指標是否滿足設計性能要求。

使用的材料：不適用。

國外主要制造商：Advantest，Teradyne等

國內主要制造商：北京華豐測控，上海宏策，紹興宏邦，杭州長川科技，中電45等。

14)晶圓減薄機

設備功能：通過拋光來蝕刻晶圓的長度。

使用的材料：研磨液等

主要外國制造商：日本，日本，以色列等

主要的國內制造商：北京中電科等。

1 5)晶圓切片機

設備功能：將晶片切成小塊的模具。

使用的材料：切丁刀，切丁液等

主要外國制造商：日本等

國內主要制造商：中國電子科技集團第45研究所，北京中電科技，沉陽儀器儀表技術研究院（原），大族激光等。

1 6)焊線機

設備功能：用導電金屬線（金線）連接半導體芯片上的焊盤和引腳上的焊盤。

使用的材料：金屬線等

主要國外制造商：ASM Pacific等。

國內主要制造商：中國電子科技集團第45研究所，北京中電科技等。
